7MHz Receiver with Si5351 PLL VFO

　2016年5月にSi5351 PLL VFO カラーLCDの7MHz受信機をUPした。これがArduinoをスタートするきっかけとなった。お世話になっているKさん、JH8SSTさんの協力を得て製作したものである。この受信機ではSi5351というPLLクロックジェネレータをVFO及びキャリアオシレーターとして使用されている。またRFアンプ、ミキサー、検波にJーFETカスコードアンプを活用している。これらはN6QWが発表されているものを参考としている。VFOは彼の製作したものそのものである。非常に魅力的な技術が豊富に含まれている。
　暫く使用していたが、少しノイズが多いのが気になり知らべていたが、どうもロータリーエンコーダーを回していくとノイズが乗ってくる。
　Si5351は３周波が出力でき、今回VFOとキャリアOSCの2周波に活用している。VFOを可変したときSi5351からのキャリアOSCも同時に書き換えられているようだ。（同一周波数）キャリアなので変更する必要はないのであるが、プログラミングの都合であろうとあきらめていた。Si5351は１周波出力で使うしかないと思っていた。
　今回JA2GQPさんがSi5351のコントロールを検討し２周波でキャリアOSCにまったく影響しないプログラムを発表された。またLCDも小生のArduino VFO（Ver2)1.8inch仕様を手直ししていただけた。今回、これを基に受信機を改造することとした。

Before

　改造の要点は、

• Si5351VFOコントロールを変更
• LCDを1.44inchから1.8inchに変更
• SSB検波回路をカスコードアンプからDBMに変更

ArduinoによるSi5351コントロール及びLCDの改良はJA2GQPさんにご尽力いただいた。詳しくはGQPさんのBLOGを参照願います。今回Si5351のコントロール変更がメインであるが、周波数のメモリー機能も追加されている。OFF時の周波数、モードでON時に立ち上がる。これはプログラミングのみで実現されている秀逸なものである。感謝 感謝
　主に2.2inchを多用してきたが、最近中華から入手が難しくなっている。まだいくらか入手しやすい1.8inchTFTを使用。画面も小生が発表しているVFO画面を基にしている。
　検波回路は、N6QWが発表されているFETカスコードを使用したものであるが、少々歪が気になっていた。今回Si5351のキャリアOSCの出力を最大値に設定して+11dBm程度確保できていることから、無難なパッシブDBMに変更した。これにより音質も安定した。
　尚、今回もVFO,キャリアOSC両方を送信機とのトランシーブ用に出力している。これら信号はトロイダルコイルを使用した2分配で出力している。これらもSi5351で強力な出力が得られたお陰である。このようにSi5351がAD9850DDS等と比べて少ない消費電力で強力な出力が得られ、さらに150Mhz位まで出力できることは大きなメリットとなる。
　アウトドア用トランシーバーやVHF関連機器にも活用が広がる。尚且つローコストで入手できることは非常にありがたい。
　参考に今回機会があったので、手持ちのキット受信機（BitX40,EFE-40)と聞き比べをしてみた。
 You Tube  Homebrew RX VS BitX40 VS EFE-40

 勿論回路構成が違うので比較にはならないであろうが、オリジナル受信機は色々変更し改良できるところが面白い。今後も更なる機能UPをしていきたい。
　尚、今回Arduinoにはアイテンドーの「あちゃんでいいの」を使用している。殆どATmega328単体で省スペース、ローコストになる。機能はArduino-UNOである。
　Arduino-VFOに関しては小生のBlogやJA2GQP氏のBLOGを参照願いたい。

73’ｓ　JA2NKD

After

Inside

Arduino & Si5351

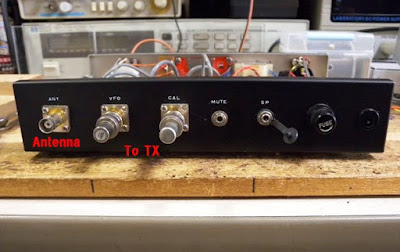

back veiw

Schematic
