2022年8月2日火曜日

NK-28AM 28MHz AM Transceiver (CB modify)



NK-28AM

 最近28MHzAMが結構話題になっている。そんな時、断捨離中に物置にCB機があった。
これなら簡単に改造できると思い改造することとした。とはいっても回路図もなく、結構難儀をした。色々NET検索をしたら、幸いにも回路図や、PCBパターン図、サービスマニュアルが入手できた。

【STARKERⅦ】
 このCB機はUNIDEN製でアメリカ仕様のようである。
送受信回路は概ね標準委近い回路である。その中でも色々工夫がされている。参考になるところも多い。
 VFOはPLL(uPD2816C)CB専用であり、CH数、CH9などが設定されている。この為流用はできない。ここはDDSに変更した。
 受信部は、第一中間周波数10.695MHz、第二中間周波数は455kHzと標準的。第一が10.695MHzとなっているのは、PLL基準が10.24MHzなので、455KHzにダウンコンバートするためこの周波数となっている。
 uPD2816Dの入力はせいぜい2MHz程度のため、VCOの出力をこのレベルに落とす工夫がされている。まず、uPD2816Cから基準の1/2(5.12MHz)が出ているので、これの3倍高調波(15.36MHz)を作りVCOとMIXし1MHz台を作り出している。
 受信はVCOを第一ミクサーに直接入力。送信はVCOにやはり基準の10,24MHzを入力し作り出している。これにより1クリスタルで全てを作り出している。お見事。
 送信は 2SC2076-2SC1957-2SC1306と定番。受信回路では、本格的(?)なノイズブランカ、ANLがあり、さらにAMスケルチ(Sメータレベルを利用)も着いている。
 さらに送受信は、リレーを使用せずダイオードスイッチで全て行っている。特にスピーカーの切り替えは、マイクのトークスイッチで、送信時スピーカーのコールド側を切るという技が使われている。最初音が出ない、故障かと思ったが、マイクを接続しておかないと音は出ないのである。賢い。
 以上概略である。

Block Diagram

メイン回路図

VFO回路図

【Modify】
 さて改良であるが、PLLが流用できそうもないので、DDSを使ったVFOとした。至ってシンプルなものである。特に説明は不要と思われるが、改造の要点をまとめておくのでBlock Diagramと参照頂ければと思う。

  1. DDSは、Arduino nanoでAD9850を制御。ロータリーエンコーダーで周波数変更。周波数ステップは、100Hz,1kHz,10kHz,100kHzの4段でUP,DOWNスイッチで変更。AMなのでkHzとした。VFOはA,Bの2チャンネル。電源OFF時の周波数も含めてEEPROMに書き込んでいる。
  2. 表示回路は、MAX7219を使用した7セグメント8桁で周波数を表示。0.96inchOLEDでVFO A/B周波数とステップを表示した。でも小さくて読めない。(老眼では)
  3. DDS出力を受信第一ミクサー(2SK19)に直接入力(-7dBm)。送信ではミクサーTA7310に10dBアッテネーター経由(-17dBm)で入力し10.24MHzとミックスして目的周波数を作っている。
  4. 送受信の同調回路は、概ねコアの調整でOKであった。ファイナル2SC1306のコレクタに入っている100pFだけ撤去した。
  5. メーターランプをLED化した。
  6. 概ね元の機能は維持しているが、ΔTUNEのみ無効となっている。AMということと、DDS化したので不要と思われる。

リンク
  回路図、arduinoスケッチ
  受信風景 (YouTube)

 【感想】
 受信は意外に高感度であり、音質もよい。内部ノイズも少なく、アンテナを外すとほとんど何も聞こえない。
 送信は4W強。Eスポさえ出れば十分使える。必要ならばリニアを接続すればいい。
結構実用機に仕上がった。

各局 28MHz AMでQSOしましょう!!









2022年5月23日月曜日

DDS & PLL Tester

 無線関連の自作を行っているが、最近DDSやPLLを使用することが増えてきている。そんなときトラブルが発生したとき、原因調査でDDSやPLLが壊れていないか調べることがある。
 今までは、ブレッドボードで試験回路を作って調べていた。マイコン制御であるため、試験プログラムもいくつか作っていた。ということで、各種DDS,PLLを簡便に試験できるテスターを作ってみた。

【 HardWare 】
 ハードウェアといっても、ユニバーサル基板にArduinoとTFT-LCD、DDS等を乗せるためのpinソケットだけの簡単なものである。
唯一の特徴はタッチパネル付きのLCD(2.8inch)を使用したことでしょうか。

【 SoftWare 】
 今回のスケッチは、過去作成したものに継ぎ足しで作ったのでわかりにくいと思うがご容赦。
 単純にDDS,PLLを選択し、リファレンスクロックと出力周波数をテンキーで入力することにより動作するという単純なものである。





【 Device 】
 試験できるDDS、PLLは以下のもの。
 DDS       AD9833,AD9834,AD9850,AD9851
                AD9833はサイン波、三角波、方形波を選択できる
   PLL        Si5351
                Si5351はCLOCK0,CLOCK1,CLOCK2を選択できる

【 操作 】
    (1) タッチパネルDeviceを選択
  (2) Ckockを入力しEキーをタッチ
            0を入力しEキーを押すと規定値が設定される
            AD9833-25MHz,AD9834-75MHz,AD9850-125MHz,AD9851-30MHz
            Si5351-25MHz
  (3) 出力周波数を入力しEキーを押す
            0を入力しEキーを押すと規定値が設定される
            出力周波数は 1MHz
  (4) 信号が出力される
    (5) RestartでTOPに戻る。


 以上簡単な構成である。スケッチで最も面倒なのは、タッチパネルのキャリブレーションと思う。ALL BAND TRANSCEIVERで説明しているので参考にされたい。

 スケッチ、回路図(PDF)     Sketch & Schematics

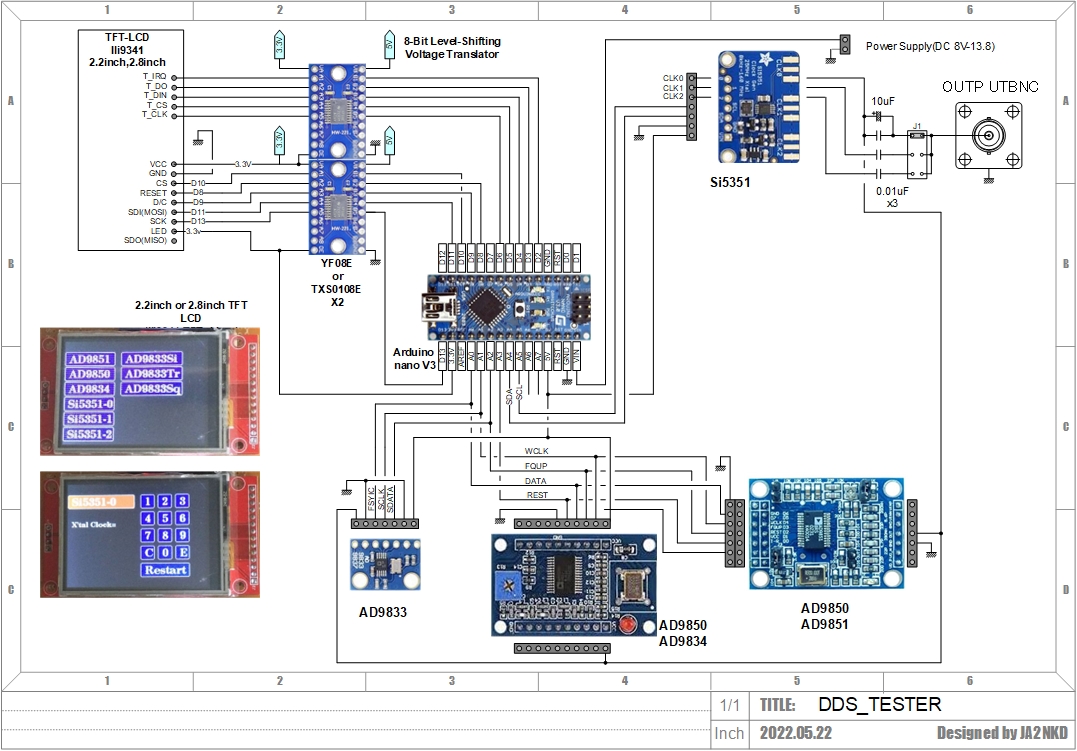

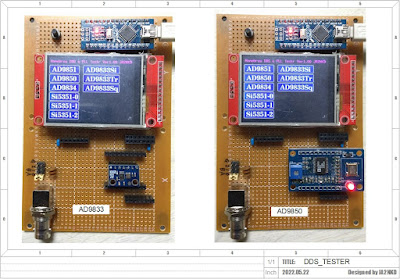

以下に回路図と各種DEVICEの画像を乗せておく。















2022年1月1日土曜日

Happy New Year !!

 Happy New Year 2022
あけましておめでとうございます。本年もよろしくお願いいたします。
今年は、断捨離を兼ねて極力シャックにある部品を活用し、使える無線関連機器を作ろうと思っています。乞うご期待

皆様にとって良い年でありますよう祈念しております。
                            DE  JA2NKD Ryuu
