今回はお世話になっているJA2GQP OMから紹介いただいたトランシーバーモジュールを使ったハンディートランシーバーである。
モジュールはDORJI（中国メーカー）のDRA818Uという400-470MHz用のFMトランシーバーである。この他に140Mhz帯用もある。いろいろなトランシーバーを作っているようだ。
DRA818Uの仕様は概略以下の通り
周波数範囲：４００－４７０MHｚ
チャンネルステップ： 12.5kHz,25kHz
出力：0.5W,1W
CTCSS/CDCSS: Tone
電源：3.3V-4.5V サイズ：W35.6 H:19mm
この大きさで１Wトランシーバーが入っている。中国製のトランシーバーには、これらのモジュールを使用しているようだ。内部にはDSP等デジタル化されている。
このモジュールに、AF用アンプ、マイクを付けてマイコン等で制御すればトランシーバーの完成である。
【製作】

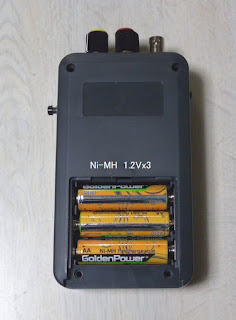

ハンディータイプとする。ケースはタカチのバッテリーケース付きプラスチックケースLC135H-M3を使用。コントローラーはDRAの電源範囲が3.3-4.5Vなので3.3V仕様のArduino Pro mini(3.3V 8MHz）を採用。表示にはOLED128x32(I2C)、AFアンプには秋月で仕入れたD級AMP（HT82V739)キットを使用し小型化、簡略化を図った。
基盤には、400MHz帯であることを考慮し、メッシュアースユニバーサル基板（ICB-98DSE)をケースに合わせてカットして使用。モジュールは、基盤をくり抜き収めている。
 |
| PCB |
回路は、至極簡単なので回路図を見ていただければご理解いただけると思う。
 |
| Schematics |
回路図はダウンロードサイトにPDFがあります。
 |
| Inside View |
内部の配置は上の図を参考に。
【Arduino】
今回はモジュールが3.3Vなので直結できるメリットからArduino Pro mini(3.3V 8MHz)を使用した。Pro miniはUSB[返還を搭載していないので、外部に用意する必要があるが、小型でありnanoと同様に使える。
- DRAコントロール
DRAコントロールは「ATコマンド」で行われる。
”AT+DMOSETGROUP=”に続いて受信周波数、送信周波数、スケルチレベ
CTCSSコードをテキストベースで送信する。 - PTT
DRAのPTT端子をLOWにすると送信。今回はPTTスイッチを一度Arduinoに取り込んで、I/Oに出力しDRAのPTTをLOWにする。 - Squelch
スケルチスイッチをAruduinoに取り込み、一度押すとOFF、再度押すとレベル１にセットするようにしている。最大８レベルまであるが、今のところ１で十分のようだ。 - OLED
OLEDはI2C仕様の128x32のものを採用。周波数表示のみである。 - Rotaly Encoder
Rotaly.hライブラリーを使用した標準的なもので、25kHz STEPで加減算している。
スケッチはダウンロードサイトにあります。
【使用感】
出力はLPF経由後で0.5W程度。MAX1Wであるが、電源電圧が3.6V程度なのでこれくらいだと思う。また、スプリアスを規定値に収めるためにはLPFは必須である。製作は回路図に示しているようT型の簡単なものであるが、十分効果がある。
出力はLPF経由後で0.5W程度。MAX1Wであるが、電源電圧が3.6V程度なのでこれくらいだと思う。また、スプリアスを規定値に収めるためにはLPFは必須である。製作は回路図に示しているようT型の簡単なものであるが、十分効果がある。
受信感度は、思いのほか良い。FT991と比較してもさほど差がないように感じる。
やはりこの周波数ではアンテナの効果が大きいようだ。
STEPが25kHzなので100kHz単位でないとチャンネルプランに逸脱してしまう。
その面ではいまいち使いにくい。別会社で5kHz STEPのモジュールもあるので、機会を見て2台目を製作してみたいと思う。
このモジュールが千数百円で入手できるとは。思えば２BANDトランシーバーが数千円で売っている。
基本はより下のノイズが気になる。後日調査予定。上側はきれいにLPFが利いている。
追記(2019.05.28)：
送信試験をおこなっていたら、変調音にノイズが入ることを確認。調査してみるとOLEDのノイズであることが判明。OLEDは結構ノイズが出るとは認識していたが、今回実際問題となった。受信音には問題なかった。
そこでスケッチを改良し、送信時にOLEDをスリープさせ表示を消すようにした。これによりノイズは消えた。ハンディータイプなので送信時に表示がなくても問題がない。
修正スケッチはダウンロードページに追加しました。（NK430_101.ino)
