Multi Band DDS-VFO controller（Ver3） for 1.8inch TFT

　これまでVFO controller は2.2inchTFT LCDを中心に開発をしてきた。
　最近 海外のHomebrew仲間(Mr.Mikele)から、2.2inchTFTが入手しにくくなってきているとの便りが届いた。
確かにAliexpress等を調べてみると2.2inchの出品が少なくなっているような気がする。また値段も高くなっているようだ。そこでDDS-VFO controller Ver.3を、今のところ入手しやすい1.8inchTFTに対応できるSketchを作成した。

PHOTO-1

　今回使用した1.8inchTFTはST7735Sと言うドライバーが使われている。

PHOTO-2

PHOTO-3

　2.2inchと1.8inchを比べると多少画像が荒くなるが使用上の問題は無い。また、フォントが軽くなった分表示がスムーズになったようだ。動作、使用方法は2.2inchTFTと同じである。回路も基本的に同じである。ただTFTのバックライト用抵抗51Ωｘ2を51Ωｘ1に変更しているので注意。
　スケッチの書き込み方法について再度以下に記しておく。

1. VFO controllerのハードウェアを製作し、Arduino nanoとパソコンをUSBで接続する
2. Arduino IDE（1.6.5、1.6.12で確認済み）を立ち上げる
3. ダウンロードサイト（folder NKDVFO18V3.1）からダウンロードした"vfo_v3_18eep.ino"をIDEに読み込みnanoに書き込む
4. 書込みが終了しArduino nanoが立ち上がるとTFTに以下（PHOTO-4）の画像が表示される。
5. 次にダウンロードサイト（folder NKDVFO18V3.1）からダウンロードした(NKDVFO18_Ver3_1.ino)をIDEに読み込みnanoに書き込む。
6. 書込みが終了すると以下の画面(PHOTO-5)が表示されて動作状態となる。
7. 終了

PHOTO-4

PHOTO-5

 VFO controller has developed using 2.2inchTFT LCD up to now.
 I have received the comment from my overseas Homebrewer (Mr.Mikele) recently.
He said "I am waiting tft 240x320 long long time ohhhh"
 When I checked Aliexpress, I think exhibition of 2.2inch is little. Maybe it also becomes expensive.
 So I mede Sketch for DDS-VFO（Ver.3)using 1.8inchTFT. It's TFT is using ST7735S driver.
 When 1.8inch and 2.2inch TFT are compared, a picture becomes a little rough, but there are no problems on the use. That a font-data became light, maybe indication became smooth. The movement and use method are same as 2.2inchTFT. The circuit is also same basically.
But Resistance 51 Ω x2 for backlights of TFT is changed to 51 Ω x1, so please be careful.
 It's written on below once again about programming method of a sketch.

1. Hardware of VFO controller is made and Arduino nano and a PC are connected by USB.
2. Arduino IDE (It's checked in IDE1.6.5 or 1.6.12.) is started.
3. "vfo_v3_18eep.ino" downloaded from my download site.（folder NKDVFO18V3.1）Read in IDE and it7s written in nano.
4. When writing in ends. The screen(see PHOTO-4) will be shown to TFT.
5. Next "NKDVFO18_Ver3_1.ino" downloaded from my download site（folder NKDVFO18V3.1）. Read in IDE and it's written in nano.
6. When writing in ends. The following screen(see PHOTO-5) will be shown to TFT.
7. End. It's be operating state.

73's

DDS-VFO controller by STM32-arduino

ブルガリアから嬉しい便りが届いた。

ブルガリア在住のHomebrewer　Mr.Veselin Georgiev（LZ2WSG)がaruduino を使ったモノバンドDDS-VFO コントローラー（Ver3.0)をSTM32-arduinoに載せ変えて動作させたとの事であった。

STM32-arduinoというもの自体良く知らなかったが、調べてみると中々魅力的なMPUである。

ST マイクロのARM（ARM32Cortex-M3)を搭載し、動作クロック72Mhz、64Kbフラッシュメモリ、20KbSRAMを搭載した高性能ボードでarduino-nano互換となっている。開発環境もArduino IDEで可能でスケッチもそのままで動作するようである。MPUからするとarduino duoに近い性能である。

スピードを要求されるプログラムであればお勧めのボードである。値段も中国なら$1.5位で買えるのも嬉しい。一度使ってみるつもりである。

ブルガリアのアマチュア無線のホームページというのが有り、ブルガリアのHAM仲間の作品が満載されており、Mr.Veselinの作品も見られる。実に豊富な情報が満載である。一度見てみると面白いと思う。但しブルガリア語なので機械翻訳が必須。それでも分からないことがある。

　彼らの基本はOPENである。総ての情報を開示し、皆で共有しようというすばらしい考え方である。無線を通じて皆が情報を共有し無線を楽しむ。本当にそう思う。この考え方に共感を覚えるとともに、自分もそうありたいと思う。　Mr.Veselinに感謝　！！

尚、STM32-arduinoのソフト関係は以下に公開されている。
http://www.kn34pc.com/tmp/arh/stm32_nkd_vfo/

73's

I have received a wonderful letter from Bulgaria.

Homebrewer Mr. Veselin Georgiev (LZ2WSG) of Bulgarian residence. He made my mono-band DDS VFO(Ver3.0) on STM32-arduino,

I didn't know anything as STM32-arduino well, but when it'll be checked, it's quite attractive MPU.

It's equipped with STMicro ARM(ARM32Cortex-M3) and it is arduino-nano interchange by a high-performance board equipped with operation clock 72Mhz, 64Kb flash memory and 20KbSRAM. The development environment is also possible in Arduino IDE1.6.5, and a sketch is also just as it is and they seem to move. It's the performance near arduino duo.

When it's the program of which you request the speed, it's a recommended board.

When it's China, it's possible to buy it for 1.5 dollars.　I'm also happy that can get it very inexpensively.

There is a home page of a Bulgarian amateur radio. Many works for  Bulgarian HAM appear on it. Works of Mr.Veselin is also seen. Very rich information is filling.

 Their basis is OPEN. A wonderful way of thinking which will elucidate all information and share by everyone. Everyone shares information and enjoys through a radio. I think really so. It would like to feel sympathy with this way of thinking as well as be oneself so, too.

Software of DDS-VFO by STM32-arduino is opened below.
http://www.kn34pc.com/tmp/arh/stm32_nkd_vfo/

Thank you very much Mr.Veselin LZ2WSG

DE JA2NKD

Arduino DDS Controller with TFT LCD(Ver.4) Added Keypad

　海外の自作仲間からMulti-Band VFOをキーパッド対応にしてほしいという依頼があった。最近のSNSのお陰で、世界中の無線家と繋がることが出来るようになった。無線で繋がり、インターネットで繋がり、情報交換が出来る時代なのだとつくづく感じる。

　マルチバンド対応VFOともなると操作のためのスイッチ等が増加し、前回のVer3ではI/Oの不足からアナログ入力を使用してスイッチを増やした。今回キーパッドともなると一挙にスイッチが増えることと、前回まででArduino-nanoのメモリーも限界に近く、これ以上の機能増加は無理である。

　そこで今回はArduino-mega2560を使用することとした。megaであれば、I/Oもメモリーも十分すぎるほど増える。逆にもっと機能を増やしてみたくなる。とはいえまだArduinoを始めて半年あまりなので、まだよく理解できていないことから、キーパッドによる操作のみの改良とした。今後アイデアが出てきたら機能アップをしていきたいと思う。

　キーパッドはごく一般的な4ｘ4の16キーのものを使用している。制御線は4ｘ2=8本を使用している。このキーパッドもご他聞に漏れずライブラリーが用意されている。こういうところがArduinoの良いところであろう。難なく制御が出来た。

　逆に今まで使用してきたロータリーエンコーダーがうまく動作しない。これはハードウェアPin割り込みがUNO,nano等とCPUの違いにより動作が旨くいかないようである。暫く検討したが、私の知識では解決できなかった。そこで、JA2GQPさんにHELPしたところ、ばっちり動作するようライブラリーを改造してくれた。誠にうれしい限りである。

　キーパッドでは、テンキーと付属機能用のスイッチを割り付けている。テンキーでは、バンドを直接呼び出すダイレクトキーとして、又周波数直接入力時のテンキーとしての２つの機能を持たせている。各スイッチの機能を以下に示す。

Input frequency dirctly

• テンキー（1-9,0）
  　バンドを直接選択。押せばそのバンドに移行する。移行前の周波数情報などはROMに記憶し、次回はこの周波数で呼び出される。GEN(0）キーは、ゼネラルバンドとして450KHｚから30MHｚまでのゼネラルカバーとしている。これによりMWからHFまで使用できるようにした。ただしこのバンドの時は受信専用で送信できないような措置を行っている。
  　またENTキーを押した後は、周波数を直接入力するテンキーとなる。
• STEP　エンコーダーの周波数ステップを変更（10Hz,100Hz,1KHz,10KHz)
• MODE
  　電波形式を変更する。LSB,USB,CW,AMと変更され、VFO周波数のシフトも行う。尚、モード情報はI/Oの（38,39）にバイナリーで出力しているので、キャリア周波数変更等に使用できる。
• MEMO
  　メモリー機能は、今のところあまり活躍していないが、電源を切るときに現状情報を記憶し次回ONしたときに同じ周波数、モード、ステップで立ち上がる。
• RIT
  　Ver.3と同じで受信専用で±10KHｚ可変可能
• ENT
  　ENTキーを押すと周波数直接入力モードになり、画面上に（ F: ）が現れ、テンキーで周波数を打ち込むとここに表示される。尚、入力できるのは、現在のバンドの上限下限の範囲内としている。自動的にバンドを設定するようにはしていないので、入力したいバンドに先に移動しておく必要がある。周波数を入力後再度このキーを押すことにより切り替わる。
• CLR
  　周波数直接入力を行っているとき、入力ミスをしたときにクリアーする。

　I/Oの機能を以下に示す。

• PTT（44,45）
  　44pinをLowにすることにより送信状態となり、画面上に「ON AIR」と表示する。送信時は45pinがHighに替わり、送受信回路を切替制御できるようにしている。
• MODE（38,39）
  　モードによりこの２pinにバイナリーで情報を出力している。これでフィルタやキャリアの切替を行うことが出来る。（回路図参照）
• BAND（34,35,36,37）
  　選択されたバンド情報をバイナリーで出力している。（回路図参照）
• メーター
  　Ver.3と同様でSメーターと送信パワーメーターを兼用した入力。（0-5V)
• エンコーダー（2,3）
  　エンコーダー入力でA相、B相入力。
• LCD（47,48,49,51,52）
  　2.2inch TFT液晶との接続
• DDS（40,41,42,43）
  　AD9850DDSと接続。尚、AD9851にも対応できるが、ライブラリーの一部修正が必要。

　次にソフトウェアであるが、スケッチと回路図は、小生のダウンロードサイトにUPしてある。

1. 必要なライブラリーをそろえる。
   　LCD用ライブラリー
   　　* "Ucglib.h"     https://github.com/olikraus/ucglib
2. AD9850用ライブラリー
   　　*   http://elecfreaks.com/store/download/datasheet/breakout/DDS/EF_AD9850_library.zip
3. 　キーパッド用ライブラリー
   　　*     http://playground.arduino.cc/Code/Keypad
4. エンコーダー用ライブラリー
   * https://sites.google.com/site/ja2gqp/home/Rotary2560.h?attredirects=0&d=1
   上記ライブラリーを入手したらIDEに登録を行う。尚、エンコーダー用ライブラリーはメインのスケッチと同じフォルダーに保存する必要があるので注意されたし。

 IDEでバンド情報書き込み用スケッチ「VFO_V4_eep.ico」を開きmega2560に書き込む。
IDEでメインスケッチ「NKDVFO22_Ver4_001.ico」を開きmega2560に書き込む。
この手順で書き込まないと旨くいかない。

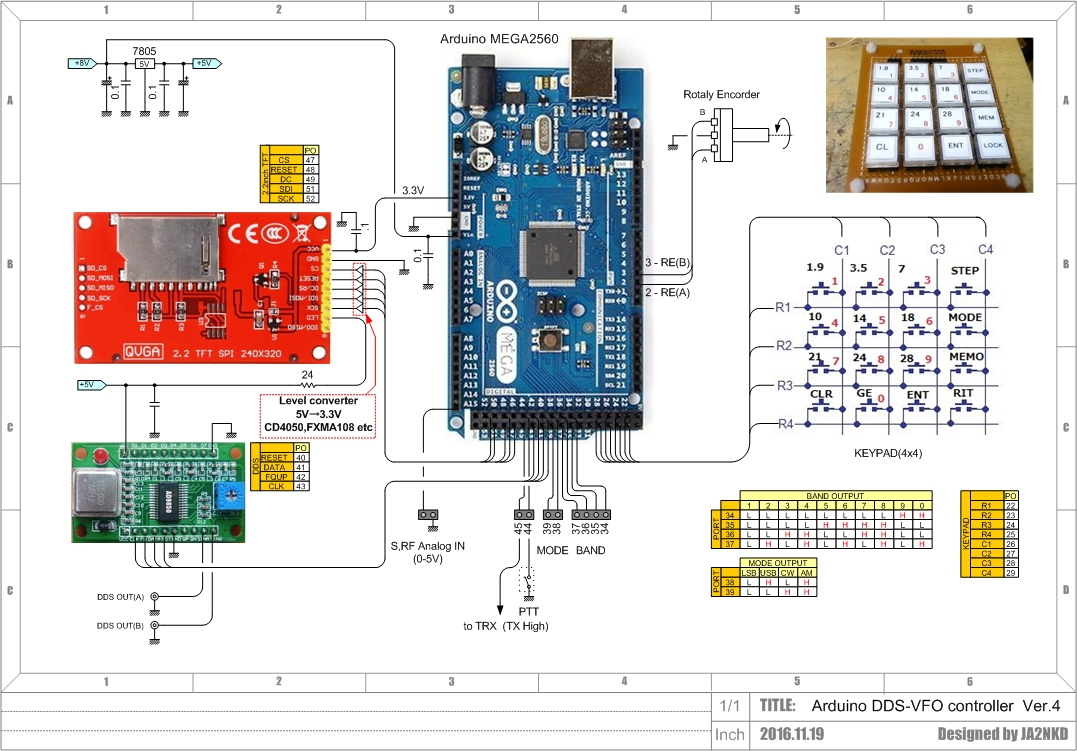

回路図

 A keypad is using 4ｘ4 keys of 16key. A control line is using 8 lines. This key pad library is prepared.  With no trouble I could control.

 The rotary encoder used so far conversely doesn't move well. Hardware Pin_interrupt is UNO,nano and mega, movement is better and they don't seem to go to be different. It was considered for a while, but it couldn't be settled by my knowledge. JA2GQP　He made me encorder ribrally for mega2560. Very thanks.

 Keypad is allothed a numerical keypad and the switch of functions

Numerical keypad (1-9,0)

 A band is chosen directly. When pushing it,  shift to the band. Frequency information before a shift memorizes in ROM and is called by this frequency next time. The GEN (0) key is made a general band from 450KHz to 30MHz. You can use from MW to HF. But only receiving.

 After pressing a [ENT] key, it'll be the numerical keypad which inputs a frequency directly.

STEP

 The frequency step of  encoder is changed (10Hz,100Hz,1KHz,10KHz).

MODE

  It's changed with LSB,USB,CW,AM, and a VFO frequency is shifted. Mode information is output  binary  to I/O(38,39), so it can be used for carrier frequency change.

MEMO

 When you push {MEMO] then memorizing the current state information and turning on next time started by the same frequency, mode and step.

RIT

 It's same as Ver.3  +/-10KHz variable possible

ENT

 When a ENT key is pressed, it'll be a frequency direct entries mode, and when [ F: ] appears on the screen, and a frequency is driven in by a numerical keypad, it's indicated here. It's necessary to move to the band you'd like to input first.  choose a frequency as pressing this key once again after input and switch over.

CLR

 When doing a frequency direct entries, when doing an input mistake, it's cleared.

The function of the I/O is indicated below.

PTT (44,45)

 It'll be transmit mode by making 44pin Low, and indicates "ON AIR" on the screen. When sending,  45pin change  High. It can use TRX circuit and control.

MODE (38,39)

 Mode information output  s 2bit binaly . It's possible to change a filter and a carrier with this. (Circuit diagram referring)

BAND (34,35,36,37)

 Band information output. (Circuit diagram referring)

Meter

 The analog input which was like Ver.3 S-meter and transmission power meter input. (0-5V)

Encoder (2,3)

 By encoder input.

LCD (47,48,49,51,52)

 2.2inch  Connection with TFT LCD.

DDS (40,41,42,43)

 AD9850DDS connection.

Next it's software. Sketch and a circuit diagram is my download site.

 Library for LCD

  * "Ucglib.h"

      https://github.com/olikraus/ucglib

 Library for AD9850

  *               http://elecfreaks.com/store/download/datasheet/breakout/DDS/EF_AD9850_library.zip

 Library for keypads

  * http://playground.arduino.cc/Code/Keypad

 Library for rotaly encoders

*

 https://sites.google.com/site/ja2gqp/home/Rotary2560.h? attredirects=0&d=1

 This library is necessary in the same folder as a main sketch, so please be careful.

If  get the above library, it's register with IDE except .

A sketch for band information writing in "VFO_V4_eep.ico"  write in mega2560.

Main sketch "NKDVFO22_Ver4_001.ico" writes in mega2560.

73's

Coffee break

　たまには違った感じで、息抜きになればと書いてみました。

（ 其の一 ）　半田リール台

　前々から半田リール台が欲しいと思っていた。立てれば半田が伸ばしにくい、横にすれば転がってしまう。買っても1000円位のものなので、早く買えばいいのだが、なかなか買えない。不思議なものだ。
　ふと思いつきで作ってみようと思ったわけだが、作るとなると色々考える。木板を切って作る、アルミ板をまげて作るか、そう考え出すと買ったほうがいいかとなる。堂々巡りだ。
　先日100円ショップに行った時、何かいいものは無いかなと店内をうろついてみた。アクリルケースなど色々ある。そんな商品の中で「あっ、これだ」と直感的に買ったのが上の写真の箱だ。
　商品名を見ると「プチヴェールボックス　レギュラー」とある。素材はポリプロピレン
珍しく日本製である。

　説明の必要もあまり無いと思うが、半田のリールをどう入れるかということと、半田の取り出し口をどうするのか。の２点である。
　上の写真でちょっと見にくいが、両サイドに薄い木の板を心棒が乗っかるように切込みを入れたものを両面テープで止めてる。板についている黒いものは箱の幅が半田より少々大きいため横ぶれ防止にスポンジを貼り付けている。これで載せたところが下の写真。

　半田の取出しが以外に苦戦。最初千枚通しでアナを開けとおしていたが、以外にテンションが大きく引き出しにくいことが分かった。そこで何か無いかとジャンク箱の中を漁って、プラスチックで中に穴の開いたものを偶然発見。これをはめ込んでみたら、Gooｄ！　　自画自賛
　これで蓋がついて、取っ手が付いた恒久半田リール台が完成した。尚、そこにはゴム足を付けて滑り止めとした。

（其の二）　半田付け作業台

　私はサンハヤトのユニバーサル基板を主に使っている。これは機能単位にブロックで作ることが出来、ケースに入れるときも寸法等が明確なので、配置検討や加工がらくだ彼である。
　しかしこのユニバーサル基板は小さく、部品を付けて半田付けをする際、動いてしまいやりにくい。基板をはさんで回転するようなTOOLもあるが、以外に自由に使えない。
　

　そこで、基板を押さえるものを作ってみた。構造は至って簡単。上の写真のようなものだ。

ユニバーサル基板がぴっちり挟まる幅となっている。半田付けをするときは下の写真のように斜めに置くことにより、部品が付いていても平らな状態で半田付けできる。

　木板は、安易に動かないようにある程度の重さと高さがあったほうがいい。

　

　簡単なものであるが、今は手放せない重要なTOOLとなっている。

Si5351PLL VFO controller ( Multi-band )

DDS VFOcontroller(Multi-band)が出来て間もないところであるが、早速JA2GQP-OMがSi5351PLLバージョンを作ってくれました。

　これでDDS、Si5351PLLと選択肢が増えた。
　Si5351のライブラリーはArduino　フォーラムにあるが、これを使うと多くのメモリーを消費しコンパイルエラーになってしまう。JA2GQP-OMが、色々調査され、コンパクトなライブラリーを作られた、そのおかげでこのSi5351バージョンが実現している。実にすばらしい。

　スケッチ、ライブラリー、回路図はJA2GQP-OMのBlogにUPされている。
　最近中華DDSもじわじわ値上がりしているようだ。Si5351は秋月で安価に入手できる。これを活用しない手はない。海外でもSi5351は非常に人気が有り、多くの活用事例がNETにアップされている。最近はこれら海外との情報交換もインターネットのおかげで楽に出来る。
　もっとHomebrewしましょう。

早々マルチバンドトランシーバーを計画しなくてはいけない。

 DDS VFOcontroller (Multi - band) was the place which can have just been done, but JA2GQP-OM made me the Si5351PLL version.
　Sketch, library and schematics are In Blog of JA2GQP.

73’ｓ

DDS VFO controller version up ( Ver3.1 Multi-band )

以前UPしたArduino_nanoを使用したDDS-VFOコントローラーVer.2をバージョンアップした。

　今回は、海外HAMからの要望でマルチバンド対応した。
当初Arduino_nanoでは、メモリー容量やI/Oの数が少ないことから無理であろうと思い、Arduino_mega256の使用を考えた。しかしmegaはメモリー容量、I/Oは十分であるものの形状が大きく今一歩気が進まなかった。
　そこで、Ver2のスケッチを改めて見直し、メモリーの節約を図ってみた。送信パワーメータを受信Sメータと兼用することにしメモリーとアナログポートを1個節約できた。
　その他にも細かいプログラミングの無駄を見つけ出し、当初フラッシュメモリー96％位であったものを何とか92％までに下げることができた。

　しかしポートに関してはアナログ入力（A7)が1個空いただけである。マルチバンドに対応する場合、バンド情報をポートに出力しフィルタ切り換え等を行う必要がある。
　ここで秘策活用である。過去にBASCOM-AVRで開発した万能VFO（旧ブログ参照）の時にやはりポートが足らず苦肉の策として、アナログ入力を利用し、入力電圧の判定でスイッチと利用したのである。AVRのアナログはデフォルトでMAX5Vを1023分解能で判別できる。
今回5個のスイッチを対応できるように抵抗を決めた。誤動作の無いよう十分に電圧差を持たせている。メインループの中でアナログ値を読みに行き、対応電圧範囲内にあるか判別しスイッチが押されたと判定し、対応するサブルーチンに飛ばしている。前作を含め今のところ誤作動は経験していない。

8-Band

　バンド機能は、イニシャルデータを最初にEEPROM（専用スケッチ）に書き込み、続いてメインスケッチを書き込む。現在バンド情報出力の為のポート数が3個であるため最大8バンド（バイナリー3bit）としている。バンド情報を別の方法で出力する（例えばシリアル出力）ことができればバンド数はかなり増やすことができる。
　また、メモリーSWを押すことにより現在の周波数、モード、ステップが記憶され、バンドをメモリー機能としても使える。例えばモノバンドとして使えば8CHメモリーとなるわけである。
　さらに最後にメモリーSWを押した情報で、次回パワーオン時立ち上がるようにしている。
一度SWを押すという操作が必要ではあるが、簡便なメモリーとしても有効と思う。

Schematic

　バンド情報及びモード情報は、それぞれ3bit、2bitでポートに出力される。この出力を74HC238等のデコーダーICで個別情報に変換すれば、BPF切り替えやキャリア周波数を制御できる。
　今回マルチバンドに対応するため、周波数可変範囲をKHｚ台からMHｚ台に拡張しているため、表示の反応が少し遅くなってしまった。エンコーダーの取りこぼしは無いようなので表示の感覚だけであるが。

EEPROM DATA

　作業手順としては、
１）イニシャルデータをEEPROMに書き込む専用スケッチ（？？？）を編集し希望周波数、モード、ステップを編集する。
２）編集したスケッチをコンパイルしてarduinoのEEPROMに書き込む。
３）上記終了後メインスケッチ（？？？）を書き込む
となる。

　今回のバージョンアップでフラッシュメモリー98％となった。
回路図及びスケッチは当局ダウンロードサイトにUPしておく。
また簡単なモディファイができるよう簡単な解説を載せたいと思っている。
Youtubeに動作をUP　 https://youtu.be/h2E5PaQPexQ

DDS-VFO controller Ver.2 with Arduino_nano has been upgraded. (Ver.3)

Multi-band answered with request from amatua_radio_station foreign countries this time.
Because the memory capacity and I/O were few in Arduino_nano at first, I thought it'll be impossible and considered use of Arduino_mega256. It's the memory and  I/O is enough,but it's bigger.

So I reconsidered a sketch of Ver2 once more and planned for saving of a memory. I decided to Po_meter and the S_meter were shared. frash memory and one analog port could be saved.
 It was possible also to find waste of a small programming.
 Consumption of a frash memory fell from 96% to 92%.

 Band is maximum 8 bands.
 Frequency, mode and step are stored by pushing memory SW, and a band can also be used as the memory function. For example when using mono band, it's becomes 8CH memory.
 When power on of VFO is started, it started last band-data memory_SW pushed .

 Band and mode data are output by a port by 3bit and 2bit. When changing this output to individual data by decoder IC(74HC238),  BPF and carrier-frequency can be controlled.

install sketch(Arduino IDE V1.6.5)
1) Edite sketch(vfo_v3eep.ico). That is initial band-data(frequency, mode and step.)
2) Compile & write to EEPROM in arduino-nano.
3) Edit sketch(NKDVFO22_Ver310.ico). That is main progam.
4) Compile &write to flash memorry in arduino\nano.

A skematics and a sketch is in my download site.

Sorry,my English is poor.

73's

　Youtube: https://youtu.be/h2E5PaQPexQ

VNA ( Vector Network Analyzer ) ２

　以前Blog UPしたVNAをケースに入れた。

　ケースはTAKACHIのHEN110312を使用している。基板はこのケースに合わせて作られているので、ぴったりである。またサポートページにも加工図があり、容易に組み込みができた。

　そこでお決まりのフィルタ（CB機用ジャンク）特性を試験的に調べてみた。流石にVNAなので、設定項目が多いことと、項目名等になじみが無いので本（RFワールド）を見ながら動作させた。取敢えず特性図は描けた。しかし細かい設定がまだ良く分からない。果たして使いこなせるのであろうか。

　このVNAはダイナミックレンジが75ｄBとちょっと物足らない。フィルタ試験を抵抗マッチングで行うと、損失が多く、-40ｄB,-60ｄBダウンが見えない。この値段だから仕方が無いのかな。

　この測定器が無駄にならないよう勉強せねば。

AC Milli-Volt Meter

前回のVUメータに続いてACミリボルトメータを製作した。

Milli-VoleMeter

　最近のデジタルテスターでもAC200mVレンジが有り結構な性能であるが、やはり色々な調整、特にPSN送信機製作時には音声レベル管理が重要であり、マイクでの音声レベルを測るにはアナログメータでないとよく判らない。そこで作ることをした。前回のVUメータもその一つである。今までRF回路中心でAF回路については特段の注意をしていなかったが、PSNをきっかけにAFの重要性を改めて認識した。聞き易い受信機、綺麗な音（決してHiFIを追求するのではなく、相手が聞き易い音）送信機を作るためにも重要である。
　VUメータやミリバル（ミリボルトメータ）等を検索しているとVUについてはかなり多くヒットするが、ミリバルはそれほど無かった。VTVM（真空管電圧計）はそれなりに出てくる。
　今回は低レベル（マイクレベル）が中心の回路とした。参考にしたのは以下の回路である。
http://seppina.cocolog-nifty.com/blog/2014/10/post-74a8.html

Reference circit

　早々実験をしたところ、かなり良い直線性を示した。周波数特性はダイオードの種類により違いがあった。

 幾つか取り替えてみたところ

直線性はショットキー（1SS108)が抜群であったが、周波数特性で伸びない。スイッチングダイオード（1N4148相当）も挑戦性は良く周波数特性はそこそこ。今回使用したSD34が直線性、周波数範囲も一番良かったので採用した。これらは、回路でのダイオードの動作特性が変わることによると思う。従って整流回路の動作レベル（今回は1VMAXとしている）を替えることにより最適なダイオードも変わってくると思う。データシートを読みきれる人は、事前に検討しある程度選択できるのではないだろうか。私には難しいので実際に比較して最適なものを選択するという、時間のかかる方法で対応している。

　回路はOPアンプのNFB回路に4つのダイオードで全波整流して出力するものである。これにデジタルテスターを繋ぐものである。これにアナログメータを繋いでみたがまったく触れない。考えてみれば当然であるが、アナログメータ回路のインピーダンスが低すぎ増幅度が大きく下がってしまう。原回路は100K：100Kの1倍アンプであるが、これが100K：10Kというレベルになって増幅どころか、小さくなるのは当然である。

　実際の製作ではこの辺りを検討し直し抵抗値を決めた。2回路入りOPアンプ（TL082）J-FET入力OPアンプを使っている。１段目で必要な増幅度をレンジ切替できるようにNFB回路に半固定抵抗を設け（1V,300mA,100mA,30mA,10mAの５レンジ)ロータリースイッチで切り替える。

　また、入力には1Mオームの半固定抵抗とスイッチを儲け入力を1/10出来るようにしている。これにより１Vレンジで1/10スイッチを切り替えることによりMAX10Vまで測定できることになる。この半固定抵抗により入力インピーダンスは１MΩ近辺となる。

　メータはたまたまジャンクの200uAのAF-SG用のものがあったので使用している。このメーターはボルト表示とｄB表示があり、ミリバルにぴったりである。このようなメータは入手は難しいと思う。たまたま昔ヤフオクで入手したものだ。普通の200uAメータで十分実用となる。また電流値が違うものを使用するときは、メータ回路のOPアンプの入力抵抗2.7KΩを調整することで対応できると思う。

　これで無線におけるAF回路もそれなりのレベルで製作できるようになる。デジタル全盛であるが、やはり調整等にはアナログメーターがまだまだ有用である。

　入力範囲　　10VMAX

　レ　ン　ジ　　10ｍA、30ｍA、100ｍA、300ｍA、1V、10V　（6レンジ）

　周波数特性 100KHｚで1%低下

VU-Meter

先日 PSN送信機を作ったが、PSNの調整において肝となるのがAF-PSNである。この出来がサイドバンドサプレッションを決定する。そんなことからマイクアンプ、オーディオフィルタ等AF回路の重要性を感じた。いままでどうしても重点がRF回路に偏っていたような気がする。AFパワーアンプにしてもしかり。これら出来栄えが送受信機の性能に大きく関わることを再認識した。
　そんなことからVU計や交流電圧計（VTVM、ミリバル）が必要となってきた。そこで今回VU計を作ってみた。といってもそんなに大げさなものでなく簡単なもので実用となるものとした。

　VUメータを検索すると立派なVUメータが沢山でてきた。オーディオの世界である。ほとんどインテリアかと思うようなものである。メーターも高価なものが使われているようだ。
今回はそこまで高価なものではなく且つ無線で使える簡単なものとした。名付けて「Simple VU
」。名付けるほどのものでもないが。

　メーターはラジケータでジャンクで入手したものを使用した。回路はOPアンプで増幅しダイオードで整流しメーターを振らせるだけのものである。
　メーターのレベルは0VUをMAXとして-20ｄB,-40dBまで測定できるようにOPアンプで1倍 0VU)、10倍(-20db)、100倍（-40ｄB)に増幅させている。
周波数特性も100Khzくらいまで実用になる。
　０VUであるが、今まで0dBm（600Ω）　１Vと思っていたが、0VUとは、
「インピーダンス600Ωの負荷回路へ1kHzの正弦波を加えて1mWの電力を消費したときの出力電圧を0dBmとし、+4dBmを0VUとしたもの」だそうだ。知らなかった。電圧で言うと1.228Vとなる。
なので今回0VUは1KHｚ1.23Vとした。（SGの分解能でここまでしかSETできなかった）

今回この回路にOPアンプをもう1個使いバッファ（1倍）を付け、入力をそのまま外部に出力できるようにした。これにより測定部位の途中にこのVU計を割り込ませることが出来る。これで実動作させながらレベル監視が出来る。これが今回の大きな特徴である。

　回路については標準的なものなので説明の必要はないと思う。また使い勝手がいいように電池（006P)駆動とした。
ケースはTAKACHIのLC135H-9Vというもので９V電池フォルダーが点いているものを採用した。
今FM放送のLINE出力を入力して見ている。音に反応してよく振れてくれる。LINE出力は100mV近辺が一般的のようで、-20ｄBレンジで丁度良い。
ラジケータを使用しているので多少オーバーシュートしすぎな感じではあるが、音声に反応し小気味よく触れている。

その様子はYou-tubeにUPした。
https://youtu.be/tPwGSs-k_bQ


次は精度が要求されるミリバルを計画している。

Linear Amplifire（RD16HHF1-PP） Brushup No.2

前回出力トランスのコアにFT37-43を使用してみたが、熱がかなり出るようなのでFT50-43に変更した。また、各バンドの出力差がかなりあったことから、何とかマルチバンドで均一となる方向で調整した。

　最初にFT50-43　3個x2列としてみた。結果としては、全体的に出力の低下が見られた。そこで出力トランス１次側に補正用コンデンサーを取り付けた。1000ｐFをつけたところ7MhzではMAX40W以上、14MhzではMAX45Wまで出力されるようになった。しかし相変わらずかなりの発熱があった。

　最終的にFT50-43　5個x2列とした。しかし同じように1000PFをつけても出力はさほど伸びない。また21,28Mhzで出力低下が大きくなってきた。そこで徐々に値を下げて330pFの所で各バンドの出力がかなりそろってきた。

　コアを換えることによりかなり挙動が変わる。これは、インダクタンス変化による周波数への影響だろうか。

当初の目的であるマルチのバンドで安定して出力できることは、何とかクリアできた。各バンド運用できる出力を30W位稼ぎたいところであったが、20W位が良さそうだ。勿論最大出力は30Wを超えるが、かなり増幅率も落ちてくる。リニアリティーが損なわれてくるつまりIMの悪化が懸念される。

　もしモノバンドで良ければ、コアとコンデンサーを調整することにより定格30W、最大40W以上が可能なようだ。しかし昨今話題のスプリアス規制の点からこの回路では、20W定格、最大30Wとしておくのが良さそうだ。

　最終結果データ。

（FT50-43　5個x2列メガネコア、1次側並列コンデンサー330ｐF　電源電圧13.8V　入力0.5W）

　3.5MHｚ　20W、　7MHｚ 20W　14MHｚ 23W　21Mhz 20W　28MHｚ 18W

　電流　2.5A程度　効率58％

何とか目的であった汎用部品での製作とマルチバンドでの均一化が出来たことから、取敢えずこれで区切りをつけることとした。

VNA ( Vector Network Analyzer )

　RFワールド　No.35　「 作るベクトル・ネットワーク・アナライザー　」の頒布サービスでポチッと申し込んでしまった。
　商品が今日届いた。あまりにも小さく、軽い。本当に大丈夫だろうか？
これで500Mhzまで測れるらしい。APB-1が40Mhzだったので10倍の測定範囲となる。

取敢えず、ソフト関係をダウンロードサービスからダウンロードし、動作試験を行った。詳細説明は総てRFワールドに書かれている。ドライバーインストールからソフト立上げ、及び初期動作試験を行った。完成基板なので、APB-1の時と比べると簡単に動作させることが出来た。

　さてケースに入れねば。
しかし使いこなせるだろうか？

Linear Amplifire（RD16HHF1-PP） Brushup

　以前ブログで紹介した三菱RF-MOS-FET RD16HHF1PPアンプを久しぶりに作る機会があったので、内容の見直しを行った。

RD16HHF1PP　Linear

前回は出力コアに斉藤電気商会の＃43材メガネコアを使用していたが、これを入手しやすい汎用コアに変えてみた。候補としてFT37-43を使うこととした。その他手持ち部品の関係からNFBの定数を0.033uF+470Ωから0.1+510Ωとした。変更点は以上である。

　メガネコアはプリント基板を写真のように作り、真鍮パイプにコア（FT37-43）を3個通し、はんだ付けを行う。この真鍮パイプが1次コイルになる。プリント板を見るとわかるように1枚はベタで、もう一枚は左右に分割されている。これにより1次側は分割、2次側は2本のパイプが電気的に接続される。
　以前は1次側も電線で１ターンしていた。2次側は従前と同じく電線を２ターンし、インピーダンス比１：４のトランスとしている。

メガネコア部材

 　動作結果としては、3.5-14Mhzにいて+20ｄB入力で15W程度出力された。28Mhz、50Mhzでは10W程度であった。さらに入力を増加させたところ各バンド30W程度出てきたが、コアがかなり熱くなってきたのでFT37での試験はここまでとした。FT37-43では、SSSB,CW等間欠使用で20W以下が良いようだ。

コア取り付け

　それならばFT50-43で実験しようと思ったが、生憎手持ちが足りず試験できなかった。しかし十分期待できるはずである。
　ジャンク箱を漁ってみるとCBリニアをばらしたメガネコアでFT50サイズくらいのものがあったので、これで実験をして見た。なんと28,50Mhzでは50Wまで出てきた。あまり熱くもならないようだ。7,1MHｚでは40W位、3.5MHzは55W位となった。これはCB（27MHｚ）での効率を考えたコアだったのではと推測される。3.5Mhzはよくわからないがパワフルである。
　これでFT50-43を使用した時はどのような結果になるであろうか。推測としては7,14,21MHｚでも50Wが可能ではないだろうか。期待できる。

CBジャンクコア使用

　この50Wは出力MAXなので、実使用とするならば30W程度までの使用がいいと思う。
　以前よりもパワフルとなった。これはコアの違いか、NFB定数の変更か、それとも相乗効果かはよくわからない。取り敢えず入手しやすい部品でここまでできたことは非常にうれしいことだ。
　相変わらずRDシリーズはアイドリング電流（500mA＠1個）なので放熱はしっかり行う必要がある。アイドリング電流を下げて使うことも考えうるのであるが、増幅率が今一となった。
　今回はここまでとする。またFT50を入手したら追加試験をしたいと思う。

schematic

回路図はDownload siteに掲載

７MHｚ PSN-SSB Transceiver

　TFT液晶を使ったDDS-VFOを作ったが実際に使っていないこと、またCYTECのPSN-SSBジェネレータを作ったことから、これらを使用したトランシーバーを作り始め、一応完成した。
　PSNジェネレータが送信専用なので、受信部は、一般的シングルスーパーとした。これには今まで実験した時に作った基板を流用した。

７MHz SSB Transceiver with TFT-LCD)

【送信部】
　送信部は基本がCYTECのPSNジェネレータキットで出来上がている。周波数は9MHｚである。これを７MHｚに変換しリニア増幅する。

送信部（Trancemitter）

1. PSNジェネレータ
   　　これはCYTECのキットで資料はCYTECホームページで見られるため、興味のある方はそちらを参照願いたい。（http://www.cytec-kit.com/DL_Failes/rakuda/9MHz%20PSN-Type%20SSB%20Generater.lzh）
   　　出来栄えとしてはサイドバンドサプレッション　30ｄB位　キャリアサプレッションは70ｄB以上であった。その昔SSB黎明期にメカフィルやクリスタルフィルタが高価でなかなか入手できない頃、先人たちは一生懸命PSNを作られたことを思い出す。当時は私もまだまだ駆け出しで、とてもまねのできない技術であったことを思い出す。AF-PSNもB&Wで２Q4という物が販売されていたようである。　今回汎用品を使用したキットとして入手できたお陰で初めてPSNを体験することになった。（CYTEC　内田さんに感謝である）
   　またこのPSNはナガート型と言われるタイプであるが、昭和44年に発売されたCQhamradio別冊「SSBハンドブック」にJA7LK 高橋OMが詳しく書かれている。


2. 周波数変換部
   　９MHｚのSSBを７MHｚに変換するため、VFOを16MHｚ台としている。16-9MHｚとなるのでSSBは反転する。従ってジェネレータはUSBとし返還後7MHzLSBとしている。
   　変換にはダイオードリングパッシブDBMの既製品（R&K M54)を使用した。そのためLo入力には7dBm程度必要なので、DDSからの信号をFET（2SK125）で１段増幅して供給する
   。
3. 段間増幅
   　ジェネレータ出力は-15dBm程度であり、変換出力は-21dBm以下となる。これを最近気に入っている２SK125ｘ2カスコードアンプで20dB近く増幅する。この上部FETのゲートに与えるDC電圧でゲインがコントロールできる。これをパネルに取り付けパワーコントロールできるようにした。
   　その後RD00HHS1でMAX300mW程度まで増幅させている。このRDシリーズのパワーＦＥＴは、以前ブログで紹介したものだ。素直に力強く増幅してくれる。
4. リニアアンプ
   　これも以前ブログで紹介しているが、今回も素直に働いてくれている。ＲＤ16ＨＨＦ１ＰＰでMAX20W近くまで出力している。さらに入力を増やせば30W近くまでいける。近いうちに再度このFETについて追加実験をする予定である。今回は最大出力１５Wに調整した。


5. 出力メーター
   　今回のTFT液晶表示にはSメータとともに出力表示ができる機能がある。検出は最終LPFの出力部から抵抗分割で拾いダイオード検波している。当初これを直接arduinoのアナログ検出に入力したが、動作が早く一瞬しか表示してくれなかったため、AGCと同様にOPアンプのバッファを設け入力にコンデンサーと抵抗によるディレーを設けることにより見やすくさせた。

【受信部】
　受信部はシンプルなシングルコンバージョンである。

受信部（Receiver)

1. RF増幅
   　2ポールBPFのあと2SK125ｘ2カスコードアンプによるRF増幅を設けている。これは送信部に使ったものと同じである。やはりゲート電圧のコントロールをパネルに設けRFゲイン調整とした。7MHｚなのであまり増幅しなくても十分なで、ゲインコントロール最小でも十分と思われる。可変範囲は15dB弱であった。
2. 周波数変換部
   　ここにはSN16913を使用したアクティブミキサーとしている。これは以前実験で使用したもので、外付け部品が少なく、且つ変換利得が得られる。当然IM3には不利だと思われるが、IF増幅等の負担を減らせることも考慮し採用した。但しこのICはとっくにディスコンとなっており入手は難しいと思う。VFOの入力は-6dBm～0dBmがいいようであった。
3. フィルタ
   　フィルタも以前ブログで紹介した8pol_chebychevを使用。


4. SSB検波
   　検波は、これも以前のTEST受信機で作ったuPC1037HAを使った。素直に動いて音も良いようだ。
5. キャリア発振
   　これも流用品。特に解説の必要もないと思う。LSB用とUSB用がある。
6. AF
   これもジャンクラジオの部品でカーステレオなどによく使われたICでTA7204Pで５W位の出力がある。

【TFT VFO】

　最近Arduinoを始めて、このDDS－VFOを作った。その最初の実用品である。今回モード変更は使っていない。その他の機能については全て使用している。SメータやPoメータの表示もどうにか使えそうなことが判った。ただ、ある程度ハードで検出信号を加工したり、スケッチ（ソフトウェア）を変更したりと多少ノウハウが必要で、誰でもすんなりとはいかない。もう少しインターフェース等標準化したいと思う。

TFT DDS VFO

1. DDS
   　DDSは例によって中華製のAD9850を使用している。基準水晶発振器は125MHｚを外し46MHｚ台の手持ちのものに変更している。これはユニットについているものが異常に熱くなることと消費電流が大きいからだ。どうも3.3V用ではないかと思う。試しにこのDDSユニットを3.3Vで動作させても問題なく動作している。なお水晶発振器の変更に伴いArdunoのライブラリー変更が必要だ。この辺りも多少ハードルが高いかもしれない。
2. 周波数設定
   　今回送信部と受信部は独立している。その為送信用VFOと受信用VFOでは発振周波数が違う。このためArduinoのスケッチにおいて送信用と受信用別々にシフト周波数を設定している。これをきっちり合わせないと送受信で周波数が一致しない。ある程度計算で出せるのではあるが、最終的にはモニタしてもらい誤差確認をせねばならない。

【動作】
　　実動作はまだ受信部のみで送信部はダミー送信のみである。受信感度は十分と思えるが、IF段のMC1490がどうもノイジーで少しうるさい。

　送信部はモニタでは一応SSBになっている。近々ローカル局にモニタしてもらう予定である。　数十年無線をやっているが、PSNは初めてである。感動ものである。

　また今回使用しているArduinoによるTFTカラー液晶表示は実に綺麗だ。今までキャラクタLCDの16文字ｘ2行表示とは比べ物にならないほど、きれいで情報量も多い。キャラクタLCDには戻れないかもしれない。まだ沢山在庫してしまっている。使い道を考えねば。

　受信のみ動作をyoutubuにアップしました。

　　https://www.youtube.com/watch?v=oS6T9rYn-JE

　　https://www.youtube.com/watch?v=tn6Cp-w4NIw

　以下に回路図を掲載するが、記憶で書いているので、ミスがあるかもしれません。参考程度としていただければ幸い。不明点があれば、コメントかメールでお願いします。

受信部回路図（schematic Receiver）

送信部回路図（schematics Transmitter）

VFO回路図（schematics VFO）
